【进料粒度】：20-60mm

【出料粒度】：0.1-5mm

【生产能力】：2-500t/h

【适用物料】：适用于破碎铁矿石、石英石、钾钠长石、石灰石、河卵石、铜矿石、铝土矿、重晶石、玄武岩、钢渣、水泥熟料、垃圾废料、混凝土、煤炭、焦炭、水渣、炉渣、粘土、化肥、化工原料等。

全国销售热线： 400-0536-727

物料咨询|组件咨询|优惠咨询

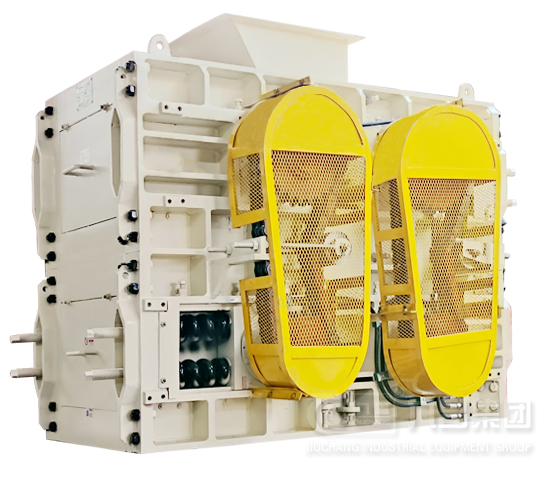

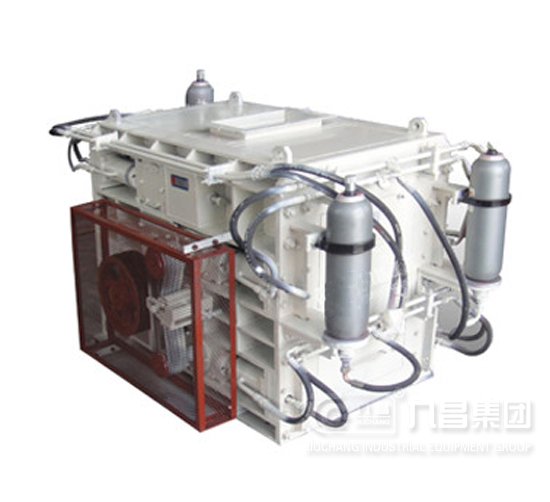

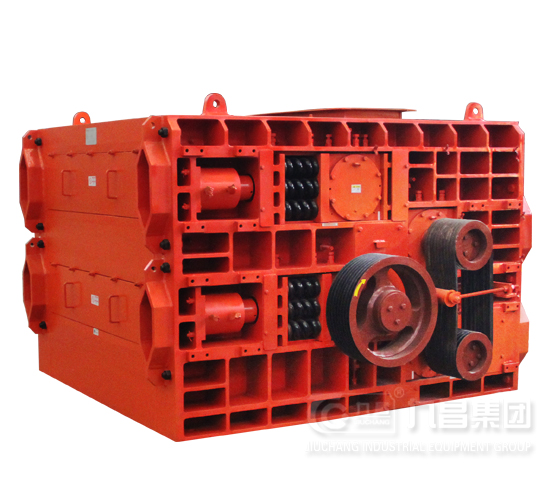

产品简介

四辊三碎破碎机适用于抗压强度小于 240Mpa，水份小于 30% 的固体物料的超细碎作业，如焦炭、煤、陶瓷原料、矿石、水渣、石膏、粘土、食盐、化工原料等固体物料，具有使用维修费低、破碎比大、性能可靠、粉尘少、噪音低等特点。
四辊三碎破碎机是我公司自行研发的专利产品(专利号:ZL 2010 2 0529725.7)。四个辊面分为堆焊辊面或者平辊面，可按照用户要求的粒度选择组合，适用于进料粒度小于 60mm，成品粒度要求 0.1- 5mm的超细碎作业。如矿山行业破碎石英石、铁矿石；陶瓷行业破碎长石；热电厂破碎石灰石；水泥厂破碎水渣；建材厂破碎石膏；化工行业破碎各种化工原材料等；或者与上述类似的破碎场合。

工作原理

四辊三碎破碎机是利用四个高强度耐磨合金破碎辊，相对旋转产生的高挤压力和剪切力来破碎物料。物料进入最上面两辊 V 型破碎腔以后，受到上两辊相对旋转的挤压力作用，首次将物料挤轧和啮磨后(粗碎)，然后再进入相对旋转的中间两辊 V 型破碎腔进行二次挤轧和啮磨(细碎)后，最后进入下两辊 V 型破碎腔进行第三次挤轧、剪切和啮磨( 超细碎) 后破碎成需要的粒度由排料口排出。

技术参数表

序号	规格型号	进料粒度（mm）	出料粒度可调（mm）	生产能力（t/h）	电机功率 Kw	保护方式	传动方式
1	4PGS-10PT	＜20	0.1-5	2-30	30-45	弹簧	三角带或联轴器
2	4PGS-30PT	＜30	0.1-5	5-60	52-75
3	4PGS-50PT	＜40	0.1-5	8-90	67-100
4	4PGS-60PT（Y）	＜40	0.1-5	12-120	82-132	弹簧与液压
5	4PGS-80PT（Y）	＜40	0.1-5	15-180	132-165
6	4PGS-100PT（Y）	＜50	0.1-5	20-220	165-200
7	4PGS-120PT（Y）	＜60	0.1-5	25-320	200-250
8	4PGS-150PT（Y）	＜60	0.1-5	30-400	242-300
9	4PGS-180PT（Y）	＜60	0.1-5	35-500	292-350
